SOLIDWORKS 2024工程图简化功能特点

1
发表时间:2024-07-05 16:00作者:众联亿诚

SOLIDWORKS 2024工程图简化功能特点


在工程设计领域,SOLIDWORKS作为一款3D CAD设计软件,始终致力于为用户提供有效、准确的设计解决方案。随着SOLIDWORKS 2024的发布,其工程图简化功能得到了显著的改进和增强,为设计师们带来了便捷与效率。本文将深入探讨SOLIDWORKS 2024工程图简化功能的特点,展示其如何助力设计师快速创建标准化、一致的工程图。

一、丰富的模板与预设选项

SOLIDWORKS 2024提供了丰富的工程图模板和预设选项,这些模板不仅符合行业标准,还涵盖了多种设计场景的需求。设计师可以根据项目需求选择合适的模板,快速启动工程图的创建过程。同时,软件还支持自定义模板功能,允许用户根据自己的工作习惯和项目要求调整模板,满足个性化需求。这种灵活性和多样性大大减少了设计师在创建工程图时的重复劳动,提高了工作效率。

二、智能标注与注释工具

SOLIDWORKS 2024的工程图模块新增了更为智能的标注和注释工具。这些工具能够自动识别图纸中的关键元素,如尺寸、公差、表面处理等,并自动添加相应的标注。用户只需简单选择需要标注的对象,软件即可快速生成准确、清晰的标注信息。此外,注释工具也得到了增强,支持用户添加文本、箭头、图片等多种注释元素,帮助用户更好地表达设计意图和要求。这种智能化的标注和注释功能大大地减轻了设计师的负担,提高了工程图的准确性和可读性。

三、优化的视图与剖面创建

SOLIDWORKS 2024中,视图和剖面的创建过程得到了大大的简化。设计师可以通过简单的操作快速生成所需的视图和剖面,无需进行复杂的设置和调整。软件支持多种视图和剖面的组合方式,满足不同设计需求。同时,当尺寸文本和箭头重叠时,软件能够自动调整尺寸链的布局,避免文本和箭头的重叠,确保工程图的整洁和美观。这些优化功能使得设计师能够更加专注于设计本身,而不是繁琐的绘图工作。

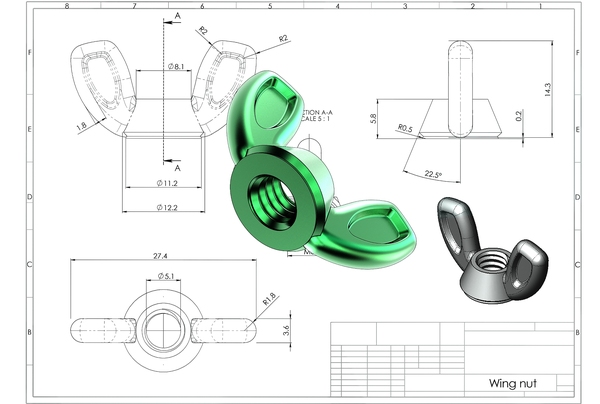

SOLIDWORKS 2024工程图简化功能特点

四、增强的材料清单管理

SOLIDWORKS 2024引入了新的材料清单管理功能,使得设计师能够更轻松地创建、管理和导出材料清单。通过该功能,设计师可以快速生成准确的材料清单,包括零件数量、材料规格、重量等信息。这不仅提高了设计效率,还有助于降低采购成本和生产风险。此外,软件还支持将材料清单导出为多种格式的文件,便于与其他部门或供应商进行协作。

五、灵活的自定义图纸格式与样式

SOLIDWORKS 2024允许用户更加灵活地自定义图纸格式和样式。软件提供了丰富的模板和样式库,用户可以根据实际需求选择合适的模板,并对其进行个性化设置。无论是标题栏、边框、字体还是颜色等,都可以轻松调整以满足特定的行业标准或客户需求。这种高度的自定义性使得工程图的制作更加规范化、标准化,提高了工程图的质量和效率。

六、智能捕捉与对齐功能

在绘制线条、添加标注或注释等元素时,SOLIDWORKS 2024的智能捕捉与对齐功能能够自动识别并捕捉关键点或对象边缘,确保元素之间的准确对齐。这不仅提高了绘图的准确性,还大大减少了用户的手动调整工作。此外,软件还支持多种对齐方式(如水平对齐、垂直对齐等),以满足不同设计需求。

七、有效的导出与发布功能

SOLIDWORKS 2024的工程图模块还增强了导出与发布功能。用户可以将工程图导出为多种常见的图形格式(如DWG、DXF、PDF等),以便与其他设计软件进行兼容和共享。同时,软件还支持将工程图发布到网络上或打印出来供团队成员和客户查看。这些功能使得工程图的传播和应用更加便捷和有效。

SOLIDWORKS 2024的工程图简化功能以其丰富的模板与预设选项、智能标注与注释工具、优化的视图与剖面创建、增强的材料清单管理、灵活的自定义图纸格式与样式、智能捕捉与对齐功能以及有效的导出与发布功能等特点,为设计师们提供了一种有效、准确和便捷的解决方案。通过这些功能的应用,设计师们能够快速创建标准化、一致的工程图,提高设计效率和质量,推动机械设计和工程领域的不断发展与进步。
