CATIA：定义产品物理本质的工程语言，超越视觉的艺术建模

CATIA：定义产品物理本质的工程语言，超越视觉的艺术建模

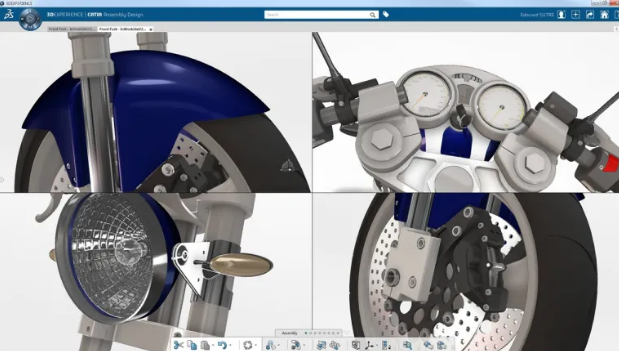

CATlA 是一款广泛应用于计算机辅助设计(CAD)、计算机辅助制造(CAM)和计算机辅助工程(CAE)的集成化软件套件。

1、CATIA是什么?超越“画图软件”的认知

首先，须理清一个概念:CATIA的三维建模与电影动画类的三维建模是完全不一样的。CATIA的三维建模追求数学上的准确性和功能性，是工程设计、仿真和制造的基础。其基本原理是基于严谨的数学计算(如NURBS-非均匀有理B样条)来定义几何形状，或者通过参数化特征(如拉伸、切割、旋转)来构建模型。这是一个准确过程，模型尺寸、形状、位置都有准确的数学定义。这个过程更关注实体与结构，模型是实心的有质量的物体，包含完整的体积、质量、材料等物理信息，是在虚拟空间中准确构建零件和装配体数字化模型的过程。

而电影、游戏、动画领域的三维建模其核心目标是视觉表现力，更多的是一种光影效果。简而言之，机械三维建模是工程师的工程语言，它定义的是产品的物理本质和制造方法，严谨、准确、可修改性强。电影三维建模是艺术家的视觉语言，它创造的是产品的视觉幻象和情感表达，灵活、感观驱动、追求卓效渲染。

2、核心哲学:参数化建模与关联性设计

CATIA的灵魂在于其参数化和关联性的设计理念。CATIA的灵魂应该是对NURBS“的运用，值得单独出一期。

参数化意味着所有设计都是由尺寸、公式和规则等“参数”驱动的。举个例子，设计一个齿轮，它的齿数、模数、厚度都是定义好的参数。当需要改变齿轮的转速和扭矩时，无需重新画图，只需修改这几个关键参数，CATIA就会自动、准确地更新整个模型的所有相关特征。这种设计方式很大地提高了设计的效率和准确性，特别适合系列化产品的开发。

关联性是CATIA更强大的地方。零件、装配体、工程图之间是高度关联的。在零件A上修改了一个孔的直径，那么在其装配体中，与这个孔配合的零件B上的轴径也会自动更新。同时，由这个模型生成的二维工程图中的所有视图、尺寸、注释也会同步更新。这种“一处改，处处改”的机制，避免了传统设计中因修改疏漏而导致的多处图纸不一致的重大错误，保证了数据的独一性和正确性。
